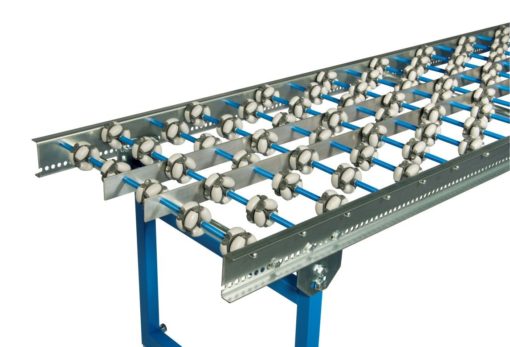

Alzijdige wieltjesbaan

Frame:

Verzinkt stalen frame uit U-profiel in de afmetingen 20x70x20x2 mm. Voorzien van ingeschroefde dwarsverstevigingen.

Wieltjes:

De wieltjesbaan is voorzien van alzijdige kunststof wieltjes in de kleur grijs. De wieltjes zijn uitgevoerd in een diameter van 48 mm waarbij elk wieltje opzich is voorzien van 6 tonwieltjes voor het dwarstransport. Voorzien van een kunststof glijlager zorgt dit dat de wieltjes zeer soepel draaien en levensduur zijn gesmeerd.

Assen:

De wieltjes zijn om en om versprongen gemonteerd op zogenaamde doorlopende assen waarmee ze in het frame zijn gemonteerd. De doorlopende assen hebben een diameter van 8 mm en zijn voorzien van een afstandsbus van 10 mm. Eénzijdig is de as voorzien van een zeskant en aan de andere zijde met M8 schroefdraad voor een juiste borging met een M8-moer.

Draagvermogen:

De draagvermogen voor deze banen wordt voornamelijk bepaald door de ondersteuning van het frame. De wieltjes zelf kunnen ca. 5 kg per stuk dragen. Voor de totale baanbelasting dient u rekening te houden met het navolgende:

Steun afstand 1 meter – draagvermogen tussen de steunen 175 kg.

Steun afstand 2 meter – draagvermogen tussen de steunen 150 kg.

Steun afstand 3 meter – draagvermogen tussen de steunen 120 kg.
